Pryž - Lisy

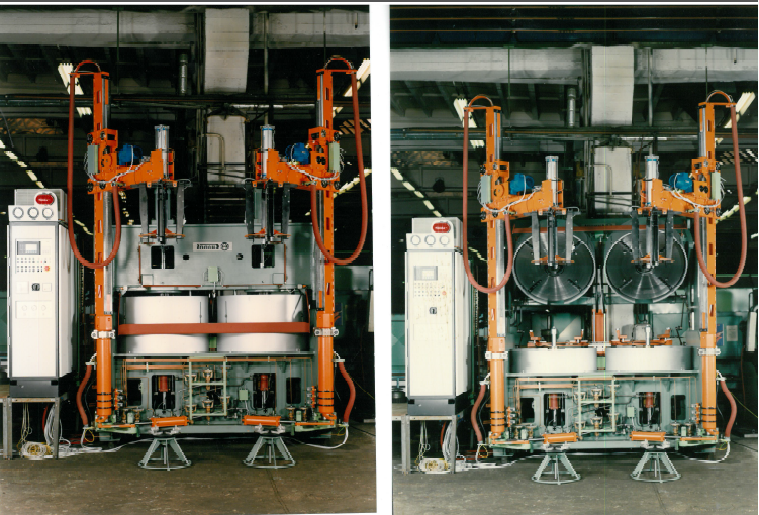

Vulkanizační lisy v mechanickém provedení vlastní konstrukce typu Bagomatik slouží k současné vulkanizaci dvou diagonálních nebo radiálních autoplášťů, a to buď, ve dvoudílných nebo segmentových formách.

Popis stroje

Vulkanizační lis je konstruován jako dvojitý excentrický lis s hlavním pohonem pomocí brzdového elektromotoru. Pomocné pohony jsou elektrické, pneumatické nebo hydraulické. Vulkanizační lisy jsou konstruované s ohřevem deskovým nebo komorovým topením. Formování se provádí prostřednictvím membrány.

Lisy jsou vybaveny řadou bezpečnostních systémů jako např. průtahoměry na táhlech pro měření uzavírací síly, bezpečnostními manostaty. Dále jsou lisy vybaveny ventilovou baterií pro rozvod topných, tlakových a ovládacích médií, centrálním mazacím systémem, elektroinstalací na lisu a elektrorozvaděčem s řídícím systémem. Pro manipulaci s polotovary pneumatik slouží zakládací zařízení v mechanickém nebo pneumatickém provedení. Vyprazdňování lisu zajišťuje vyhazovací zařízení.

TECHNICKÁ DATA VULKANIZAČNÍCH LISŮ TYPU BAGOMATIK
Typ 005 706 036 420 036 450 036 550 036 650
Rozměr 30" 42" 45" 55" 65"
Uzavírací síla (MN) 0,367 1,5 1,6 3,68 4,6
Průměr patky (mm) 4-18 12-16 12-20 15-20 19-25
Vnitřní průměr krytu (mm) 762 1070 1140 1334 1580
Výška formy maximální (mm) 242 460 460 550 650
Výška formy minimální (mm) 135 200 200 240 350
