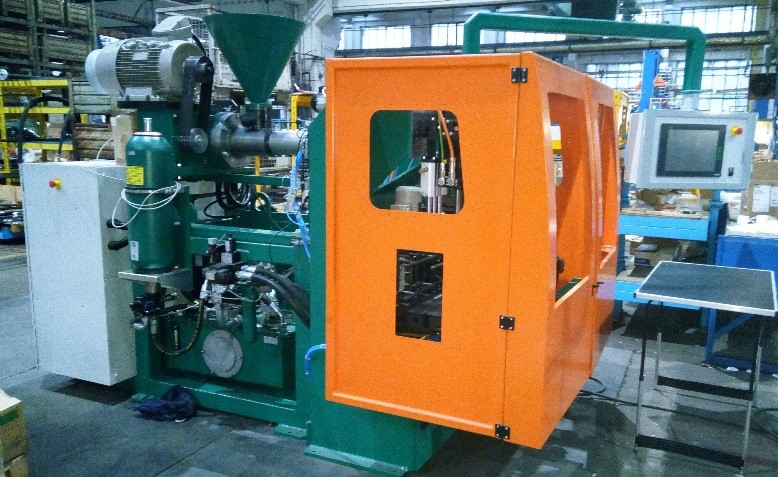

Firma CHODOS CHODOV s.r.o. je historickým výrobcem vyfukovacích automatů. V roce 2017 byl vyroben VA 521, který je první z nové řady vyfukovacích automatů. Vyfukovací automaty jsou určeny pro výrobu dutých těles o různých jmenovitých objemech. Na vyfukovacích automatech lze zpracovávat termoplasty skupin PE-LD, PE-HD, PVC-U, PP a v některých případech také PET-G.
Popis stroje
Vyfukovací automaty mají celosvařovaný masivní a tuhý rám, který zaručuje vysokou přesnost zavedení trnu do formy a přesné nastavení dělící roviny formy díky zdvojené synchronizaci zavírání formy. Vyfukovací automat se skládá z vytlačovacího stroje, vyfukovací jednotky, hydraulického systému, pneumatického systému a řídící části. Vyfukovací automaty jsou uspořádány jako jednoformové nebo dvouformové. Vyfukování je shora, pohyb vozíku forem je horizontální.
Vytlačovací stroj
Vytlačovací stroje mají průměr šneku 45, 60 a 80 mm a mohou být alternativně vybaveny vstupní drážkovanou zónou. Vytlačovací stroj je osazen plynulou regulací otáček šneku. Ve spojení s různými druhy šneků umožňuje vysoký plastikační výkon pro různé druhy termoplastů. Přední podpěra pracovního válce zajišťuje pomocí hydraulického válce vertikální pohyb vytlačovací hlavy při oddělování parizonu. Celý vytlačovací stroj lze výškově seřídit dle vytlačovací hlavy a typu oddělování parizonu. Vytlačovací hlavy jsou alternativně volitelné jedno, dvou a třícestné, vesměs pinolového typu. Mohou být opatřeny přesnou regulací síly stěny parizonu.

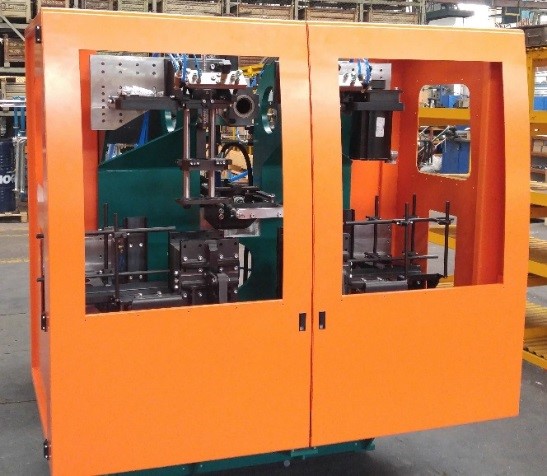

Vyfukovací jednotka
Vyfukovací jednotka je řešena tak, aby umožňovala vyosení popřípadě vyklonění hrdla vyfukovaného tělesa. Ústrojí forem je řešeno s ohledem na stabilitu dělicí roviny forem při nárůstu zavírací síly symetrickým uspořádáním k dělicí rovině forem a zatížením vodicích elementů pouze čistým tahem. Pohon vozíku forem a zavírání forem je hydraulickými válci, mechanizmy jsou opatřeny průběžným odměřováním polohy pro optimalizaci průběhu rychlostí pohybů. Vyfukovací trny mají elektromechanický pohon s průběžným odměřováním polohy. Celé vyfukování je seřiditelné ve dvou osách v horizontální rovině, u dvoucestného uspořádání lze navíc seřizovat vyfukovací trny samostatně ve třech osách. Forma i trny jsou temperovány chladicí kapalinou z rozvodu vody nebo uzavřeným chladícím systémem.
Oddělování parizonu
Oddělování parizonu pod vytlačovací hlavou může být stranové, upichovací a s protiběžnými noži. Oddělování s protiběžnými noži může být alternativně vybaveno svařováním parizonu v jeho spodní partii.
Oddělování přetoků
Za stanicí vyfukování je stanice oddělování přetoků, kde dutý předmět držený v masce je zbaven přetoků pomocí kopyta umístěného na desce pístnice pneumatického válce s lineárním vedením. Výstup dutých předmětů je orientován pomocí výstupního zařízení.
Hydraulický systém
Hydraulický systém slouží k pohonu ústrojí forem a u některých typů k oddělení přetoků. Hydraulický agregát a rozvod vody jsou umístěny v zadním rámu, jednotlivé sekce rozvodu stlačeného vzduchu jsou umístěny na předním rámu.
Pneumatický systém
Pneumatický systém slouží k vyfukování dutých předmětů, dochlazování výrobků, oddělování parizonu a k pohonu oddělovacího systému.
Řídící systém
Řídící část je ovládána programovatelným řídicím systémem renomovaných výrobců se standardním softwarem. Pohyby všech mechanismů jsou v celém průběhu výrobního cyklu monitorovány.
Technická data vyfukovacích automatů
| EXTRUDERY | ||
| Typ/obchodní označení | 033 015/VA 521 | 033 007/VA 221 |
| Průměr šneku (mm) | 60 | 60 |
| Délka šneku (L/D) | 20 | 20 |
| Počet topných zón | 3 | 3 |
| Otáčky šneku (rozsah) | 0-80 | 0-80 |
| VYFUKOVACÍ JEDNOTKA | ||
| Typ/obchodní označení | 033 015/VA 521 | 033 007/VA 221 |
| Max. svěrná síla (kN) | 40 | 40 |
| Strojní mrtvý čas (s) | 2 | 1,9 |
| Vyosení vyfuk.trnu 1-cestná (mm) | 60 | 60 |
| Vyosení vyfuk.trnu 2-cestná (mm) | 30 | 30 |
| Vyklonění vyfuk.trnu 1-cestná (°) | 28 | 20 |
| Max.průměr vyfuk.trnu (mm) | 30 | 30 |
| VÝROBNÍ MOŽNOSTI | ||
| Typ/obchodní označení | 033 015/VA 521 | 033 007/VA 221 |
| 1-cestná hlava (průměr mm) | 105 | 105 |
| 2-cestná hlava (průměr mm) | 84 | 84 |
| 2-cestná hlava (rozteč mm) | 100 | 100 |
| 3-cestná hlava (průměr mm) | 50 | 50 |
| 3-cestná hlava (rozteč mm) | 2x70 | 2x70 |
| Max.objem vyfuk.tělesa (l) | 2 | 2 |
| FORMA | ||
| Typ/obchodní označení | 033 015/VA 521 | 033 007/VA 221 |
| Výška (mm) | 350 | 350 |
| Šířka (mm) | 220 | 220 |
| Hloubka (mm) | 2x75 | 2x75 |
| Max.rozevření (mm) | 120 | 120 |
